Il circuito raffigurato è un amplificatore lineare per modulazione di frequenza con BLY90 da 50W. Questo transistor presenta un basso rumore,e le applicazioni in cui è utile utilizzarlo sono: telecomunicazioni, amplificazione nella banda UHF, e in questo contesto amplificatore radio.



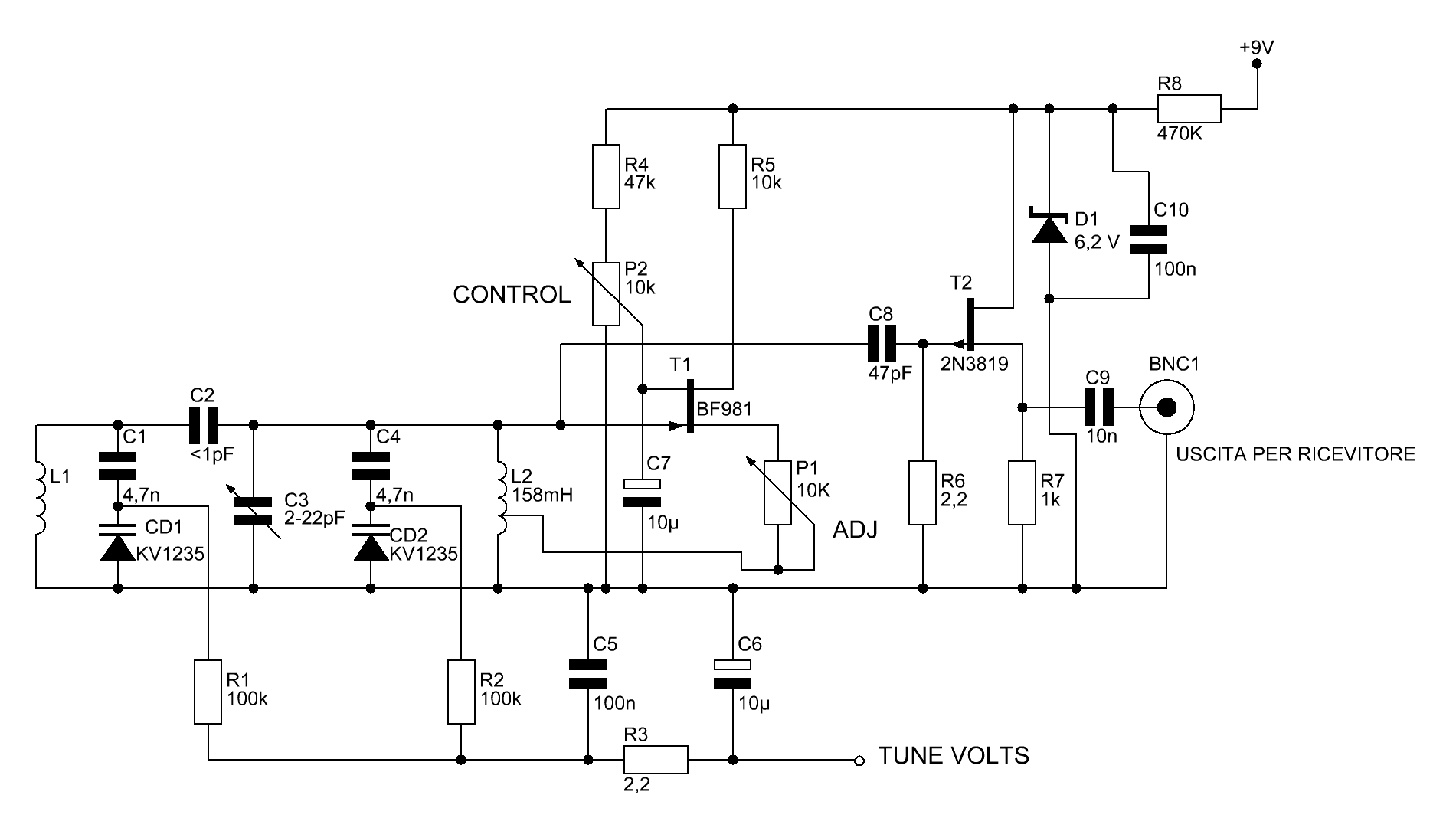

Figura 1: schema elettrico
ELENCO COMPONENTI
C1
2.5-20 pF
C2
4-40pF
C3
47pF
C4
47pF
C5
120pF
C6
100nF
C7
8.2pF
C8
5 a 60 pF
L1
1 spira di filo smaltato, di diametro 9 mm,1.6mm
L2
100nH
L3
Ferroxcube choke coil
L4
strip (12 mm ´ 6 mm); for C3a and C3b at 5 mm from transistor
L5
strip (12 mm ´ 6 mm); for C3a and C3b at 5 mm from transistor
L6
2 spire di filo smaltato,di diamtro 5 mm e lunghezza 6mm
L7
Ferroxcube choke coil
L8
2 spire di filo smaltato ,di diametro 4.5 mm,lunghezza 6
R1
10
R2
4.7
T1
BLY90
