I segnali erogati dalla chitarra elettrica raggiungono il circuito del filtro attraverso il condensatore di ingresso e vengono amplificati dall’operazionale OP1a. P1 controlla la controreazione, quindi il guadagno. Il segnale così amplificato viene portato tramite C3 alla sezione di controllo dei toni.
Tale sezione è composta da due filtri in parallelo: un passa alto per gli acuti ed un passa basso per i bassi. Se i rispettivi potenziometri di controllo si trovano a metà corsa, il circuito ha una risposta in frequenza pressoché piatta. La tensione di alimentazione può andare da 6V a 15V.

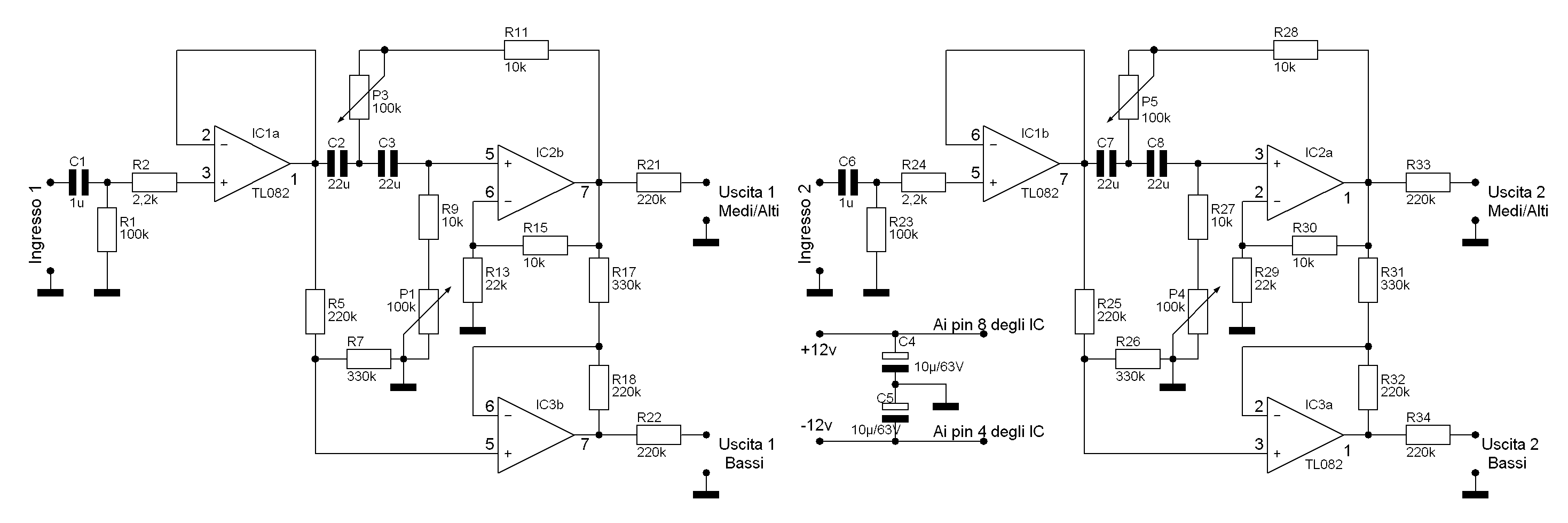

Figura 1: schema elettrico

ELENCO COMPONENTI
R147K
R247K
R347K
R410K
R510K
R610K
R73,3K
C1100nF
C210mF/25V
C32,2mF/16V
C410nF
C51nF
C61nF
C710nF
C82,2mF/16V
C910mF/25V
P1470K
P2100K
P3100K
OP1aTL082
OP1bTL082
